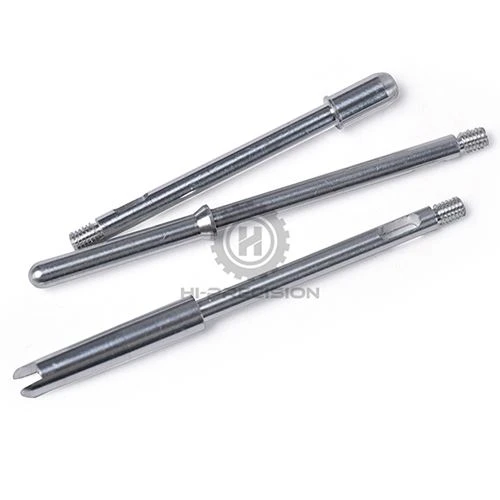

עיבוד CNC חולל מהפכה בייצור רכיבים מדויקים, כאשר פיני אלומיניום הם חלק נפוץ אך קריטי בתעשיות החל מתעופה וחלל ועד אלקטרוניקה. מדריך זה מספק סקירה מוסמכת של הטכניקות והשיטות המומלצות העדכניות ביותר עבורפיני אלומיניום לעיבוד cnc, הבטחת דיוק גבוה, יעילות וחזרה. על ידי עמידה בסטנדרטים בינלאומיים ומינוף אסטרטגיות עיבוד מתקדמות, היצרנים יכולים לעמוד בדרישות מחמירות ליציבות מימדית, גימור פני השטח ושלמות מבנית.
בחירת חומרים ותקנים
סגסוגות אלומיניום כגון 6061, 7075 ו-2024 מועדפות בשל יכולת העיבוד המצוינת שלהן, יחס חוזק-ל-משקל ועמידות בפני קורוזיה. הבחירה תלויה בדרישות- ספציפיות ליישום:
- 6061: אידיאלי לרכיבים למטרות כלליות-תואמות את ASTM B221.
- 7075: מתאים לסביבות-מתח גבוהות, עומדים ב-AMS 4043.
- 2024: משמש ביישומי תעופה וחלל, תואם ל-AMS 4025.
הסמכת חומר חייבת לכלול עקיבות לתקנים כמו ISO 9001:2015 ו-AS9100 עבור מגזרים קריטיים.
תהליך עיבוד CNC
עיצוב ותכנות:
- השתמש בתוכנת CAD/CAM (למשל, Siemens NX, Mastercam) כדי ליצור מודלים תלת מימדיים ומסלולי כלים.
- החל GD&T (מימד גיאומטרי וסובלנות) לפי ASME Y14.5-2018 כדי להגדיר תכונות קריטיות כמו קוטר (למשל, Ø2±0.01 מ"מ) וריכוזיות.
מתקן והחזקת עבודה:
- השתמש בקולטים מדויקים (למשל, ER-16) או מתקנים מותאמים אישית כדי למזער את הרטט ולהבטיח דיוק מיקום.
- ודא קשיחות באמצעות דינמומטרים כדי למנוע סטיה במהלך-פעולות במהירות גבוהה.
כלי עבודה ופרמטרים:
- בחר כרסני קצה קרביד עם קצוות-מצופים יהלום להארכת חיי הכלים.
- פרמטרי חיתוך אופטימליים:
- מהירות ציר: 18,000–25,000 סל"ד
- קצב הזנה: 0.05–0.1 מ"מ/שן
- עומק חיתוך: פחות או שווה ל-0.5 מ"מ
- יישם אסטרטגיות כרסום טרכואידיות כדי להפחית דפורמציה תרמית ובלאי הכלים.
נוזל קירור ושימון:
- השתמש בנוזלי קירור מסיסים-במים (למשל, Blaser Swisslube) לפיזור חום יעיל.
- שמור על טמפרטורת הנוזל על 20±2 מעלות כדי להבטיח עקביות מימדית.
בקרת איכות ובדיקה
אימות שלאחר-עיבוד עיבוד הוא קריטי:
- בדיקות מימדיות: מכונות מדידה לתאם (CMM) עם בדיקות שפחות או שווה לחזרה של 1 מיקרומטר (למשל, Zeiss CONTURA).
- חספוס פני השטח: מדי פרופיל לאימות Ra פחות או שווה ל-0.8 מיקרומטר לכל ISO 4287.
- פירוק בור: שחרור קצוות אלקטרוכימי<0.1 mm.
שליטה במורכבויות של עיבוד CNC עבור פיני אלומיניום דורשת גישה הוליסטית-מתאימות לחומרים ועד מטרולוגיה מתקדמת. על ידי שילוב מתודולוגיות אלה, יצרנים יכולים להשיג איכות חלקים מעולה תוך הקפדה על אמות מידה בינלאומיות לסובלנות כללית. חדשנות מתמשכת בכלי עבודה ובקרת תהליכים מגבשת עוד יותר את עיבוד ה-CNC כאבן הפינה של ייצור מדויק.
