תיאור מוצרים
עיבוד מדויק של חלקים קטניםמהווה חוליית ליבה בתעשיית הייצור הדורשת דיוק מימדים גבוה במיוחד, איכות פני השטח וסובלנות צורה ומיקום. הוא נמצא בשימוש נרחב בתעופה וחלל, אלקטרוניקה לרכב, ציוד רפואי, מכשירים מדויקים ותחומים אחרים (כגון בדיקות מיקרו-חיישנים, סיכות שבבים, חוטי להבי מנועי מטוסים, חלקי מכשירים כירורגיים זעיר פולשניים, וכו ').
פרופיל החברה
שירות עיבוד שבבי לפי-דרישה
Xi 'an Hi-Precision Machinery Co., Ltd

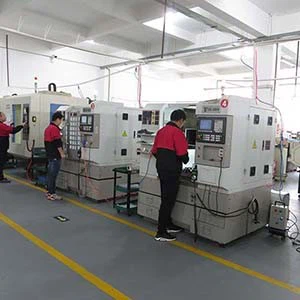

יש לנו כ-15 שנות ניסיון בעיבוד CNC של חלקים קטנים מדויקים. כיום בבעלותנו 24 מרכזי עיבוד CNC עם ארבעה- צירים, חמישה- ואנכיים, כמו גם מכונות קידוח, הקשה וחריטה, 12 מכונות חריטה וכרסום CNC מדויקות עם מערכות הזנה אוטומטיות, וכמה מחרטות CNC.
יש לנו מערכת מקיפה לניהול איכות הייצור מביצוע ההזמנה ועד למשלוח. החברה עברה הערכות לאומיות להשפעה סביבתית ואישורי פרויקט. באוקטובר 2020, השגנו את אישורי מערכת ניהול האיכות GJB 9001C-2017 (תקן צבאי לאומי) ו-GB/T 19001-2016/ISO 9001:2015 (תקן לאומי). הסמכת סודיות ברמה 3 נמצאת בתהליך.
אם אתה צריךעיבוד מדויק של חלקים קטניםשירות, צור איתנו קשר לקבלת הצעת מחיר-לפי דרישה לייצור.
איך אנחנו עושים את זה
| חרטת CNC מדויקת | מתאים לעיבוד חלקי פיר ודיסקים קטנים (כגון פירי מיקרו מנוע וטבעות מיסבים) |
| כרסום CNC מדויק | מתאים לעיבוד חלקים מורכבים בצורת-מיוחד (כגון מיקרו סוגריים, בתי חיישן) |
| הזרקה מדויקת | מתאים לעיבוד חלקי פלסטיק/שרף קטנים (כגון מחברי שבבים, מיקרו הילוכים) |
| EDM | מתאים לעיבוד קשיות גבוהה / חלקי חלל מורכבים (כגון חללי מיקרו עובש) |
| חריטה בלייזר | מתאים לחריטה של לוגו, דגם וטקסט או דפוסים אחרים על פני החלקים. |
קשיים בתהליך
קשיי הליבה בתהליך של עיבוד CNC חלקים קטנים
האתגרים הרבים שלעיבוד מדויק של חלקים קטנים
אתגרי מניפולציה בקנה מידה מיקרו
חלקים בעלי גודל קטן (כגון מיקרו-פיר 0.1 מ"מ) מתעוותים בקלות או ניזוקים במהלך ההידוק ודורשים אביזרי מיקרו מיוחדים (כגון כוסות יניקה ואקום וצ'אקים אלסטיים).
01
בקרת כוח חיתוך ורעידות
לחלקים קטנים יש קשיחות ירודה, ואפילו כוח חיתוך קטן (כגון 0.1N) במהלך העיבוד עלול לגרום לחלקים להתכופף. לכן, נדרש ציר- במהירות גבוהה (מהירות גדולה מ-100,000 סל"ד או שווה ל-100,000 סל"ד) + כלי דק במיוחד (קוטר קטן מ-0.1 מ"מ או שווה ל-0.1 מ"מ).
02
עיבוד השפעות חום
לחלקים קטנים יש קיבולת חום קטנה, וחיתוך חום וחום לייזר יכולים בקלות לגרום לטמפרטורה מקומית לעלות בפתאומיות (כגון חריגה מנקודת ההתכה של החומר), ולכן נדרשת מערכת קירור (כגון הזרקת מיקרו וקירור חנקן נוזלי).
03
קושי במדידה ובזיהוי
כלי מדידה רגילים (כגון קליפרים) אינם יכולים לעמוד בדרישות הדיוק ודורשים ציוד בדיקה מיוחד (כגון שלוש-מכונות מדידת קואורדינטות, אינטרפרומטרי לייזר ומיקרוסקופים של כוח אטומי).
04
איך אנחנו מבטיחים איכות
1
טיפול מקדים בחומר: ייצוב תכונות החומר באמצעות תהליכים כגון חישול והיסוס (למשל, טיפול הפגת מתח לנירוסטה למניעת דפורמציה לאחר עיבוד).
כיול ציוד: כייל באופן קבוע את יציאת הציר של כלי המכונה ודיוק הכלי (למשל, עגול קצה חותך כרסום קטן או שווה ל-0.001 מ"מ).
2
ניטור- בזמן אמת: מדי חום אינפרא אדום עוקבים אחר טמפרטורת החיתוך, וחיישני כוח עוקבים אחר כוח החיתוך כדי למנוע חריגות.
אופטימיזציה של פרמטרי תהליך: לדוגמה, בעת ביצוע כרסום מיקרו-, נעשה שימוש בגישה של "קצב הזנה נמוך + מהירות גבוהה" להפחתת הרטט.
3
בדיקת מידות: מכונות מדידת קואורדינטות משמשות לבדיקת מידות וסובלנות צורה ומיקום.
בדיקת משטח: מיקרוסקופיה סריקת לייזר קונפוקלית משמשת לבדיקת חספוס פני השטח ופגמים.
בדיקת ביצועים: בדיקה כוללת קשיות ואיטום.
קבלו הצעת מחיר
פתרונות ייצור גלובליים-באיכות גבוהה
מבנים שונים של חלקים קטנים (כגון פירים, חורים וצורות מורכבות, לא סדירות) ומאפייני חומר דורשים טכנולוגיות עיבוד שונות. צור איתנו קשר לקבלת תמיכה טכנית מקצועית ומשוב על יכולת ייצור.
